Informatika Kelas X - Komponen Perangkat Keras Komputer (Hardware)

Pembuka: Tujuan Pembelajaran & Siklus IPO-S

Tujuan, Manfaat, dan Konsep Dasar Perangkat Keras

Ilustrasi komponen perangkat keras komputer: monitor, motherboard, CPU, RAM, kartu ekspansi, power supply, media penyimpanan, keyboard, dan mouse — **Gambar 1. Komponen utama komputer.** Perhatikan bahwa komputer tersusun dari komponen yang memiliki fungsi berbeda, tetapi saling terhubung. Sumber ilustrasi: infografik perangkat keras komputer.

Komputer adalah sistem elektronik yang mengolah data menjadi informasi bermanfaat. Agar dapat bekerja, komputer membutuhkan perangkat keras yang saling terhubung dan menjalankan fungsi berbeda. Pada materi ini, kamu akan menelusuri cara data masuk, diproses, ditampilkan, dan disimpan melalui siklus IPO-S.

🎯 Tujuan Pembelajaran

Mengidentifikasi kategori perangkat keras: input, processing, storage, dan output.
Menjelaskan fungsi CPU, ALU, CU, GPU, motherboard, RAM, ROM, HDD, SSD, dan PSU.
Menganalisis hubungan antara gejala gangguan komputer dan komponen yang mungkin menjadi penyebabnya.
Memilih komponen yang sesuai berdasarkan kebutuhan dan alasan teknis.

🌟 Manfaat Mempelajari Materi

Kamu dapat mengenali fungsi komponen komputer, menentukan peningkatan perangkat yang tepat, menjaga data agar tidak hilang, serta melakukan diagnosis awal saat komputer lambat atau gagal menyala.

Latar Belakang dan Pertanyaan Pemantik

Komputer sekolah, laptop, dan perangkat kasir memiliki komponen yang bekerja bersama. Jika satu bagian tidak sesuai atau bermasalah, seluruh sistem dapat terganggu.

Pertanyaan: Mengapa laptop dengan prosesor cepat tetap bisa lambat saat banyak aplikasi dibuka? Komponen apa yang perlu diperiksa terlebih dahulu, dan apa alasannya?

Siklus Kronologis Pemrosesan Data (IPO-S):
1. **Input (Masukan):** Pengguna memberikan perintah/data mentah via piranti masukan. → 2. **Process (Pemrosesan):** Otak komputer mengolah data biner. → 3. **Output (Keluaran):** Hasil olahan ditampilkan ke pengguna. → 4. **Storage (Penyimpanan):** Data disimpan untuk penggunaan masa depan.
Karena satu komponen tidak dapat menjalankan semua fungsi secara bersamaan, maka diciptakanlah 4 kategori utama perangkat keras (hardware).

💡 Analogi sederhana: Bayangkan sebuah restoran memasak makanan. Bahan mentah yang diantar pembeli (Input) diterima oleh pelayan, dimasak oleh Koki di dapur (Process), ditaruh di piring saji untuk dimakan pelanggan (Output), dan sisa bahan disimpan rapi di dalam kulkas gudang (Storage).

🇮🇩 Relevansi Masa Kini: Industri perakitan komputer PC dan Server lokal di Indonesia menerapkan prinsip kompatibilitas antar-komponen ini untuk memasok kebutuhan komputer laboratorium sekolah (ANBK) serta komputer perkantoran pemerintahan.

Tahap 2: Gerbang Masukan Data

Perangkat Masukan (Input Devices)

Keyboard

Memasukkan huruf, angka, simbol, dan perintah melalui tombol.

Mouse

Menggerakkan pointer, memilih menu, menyeret objek, dan menjalankan klik.

Input Device adalah piranti keras yang berfungsi memasukkan data mentah, instruksi, atau sinyal kendali dari luar ke dalam sistem komputer untuk diproses.

Alur Kerja Komponen Input:
1. Pengguna melakukan aksi fisik (mengetik/mengklik/memindai). → 2. Perangkat Input mengonversi gelombang fisik/mekanis menjadi sinyal elektronik biner (0 dan 1). → 3. Sinyal dikirimkan melalui Bus Sistem menuju motherboard.
Contoh Komponen Utama:

Keyboard & Mouse: Memasukkan teks dan koordinat kursor.
Scanner & Barcode Reader: Mengonversi dokumen fisik atau kode optik menjadi gambar/data digital.
Microphone & Webcam: Memasukkan sinyal suara dan visual analog menjadi data digital.

Penjelasan Tambahan: Bagaimana Input Bekerja?

Ketika siswa mengetik tugas, keyboard mengirimkan kode tombol ke komputer. Sistem operasi dan aplikasi menafsirkan masukan tersebut, lalu CPU memprosesnya. Perangkat input tidak menyimpan hasil secara permanen; fungsinya adalah mengirimkan data atau perintah ke sistem.

💡 Analogi sederhana: Seperti panca indera manusia (mata, telinga, dan kulit) yang menerima rangsangan dari luar lalu mengirimkan sinyal syaraf ke otak.

Tahap 3: Otak & Komponen Pemroses

Perangkat Pemroses (Processing Devices) & Sistem Board

CPU / Prosesor

Menjalankan instruksi dan mengendalikan proses pengolahan data.

Motherboard

Menjadi papan utama yang menghubungkan CPU, RAM, penyimpanan, dan perangkat lain.

GPU

Mempercepat pemrosesan grafis, video, dan komputasi paralel tertentu.

CPU Cooler

Membantu melepaskan panas agar prosesor tidak terlalu panas saat bekerja.

Data mentah dari perangkat input mengalir ke unit pemroses utama: **CPU (Central Processing Unit)**, **Motherboard**, dan **GPU (Graphics Processing Unit)**.

Struktur Internal CPU:
- **ALU (Arithmetic Logic Unit):** Mengkonfigurasi dan mengeksekusi perhitungan matematika (tambah/kurang) serta logika perbandingan (lebih besar/kecil).
- **CU (Control Unit):** Mengatur dan mengendalikan lalu lintas instruksi antar komponen hardware.
- **Register:** Memori internal CPU berkecepatan tinggi untuk menampung instruksi yang sedang dieksekusi.
Apabila aplikasi membutuhkan pemrosesan grafis 3D/video berat, instruksi visual dialihkan dari CPU ke **GPU** agar beban kerja CPU tidak mengalami bottleneck (kemacetan pemrosesan).

Seluruh komponen ini menancap pada **Motherboard** (papan sirkuit utama) dan memperoleh pasokan daya listrik yang stabil dari **Power Supply Unit (PSU)**.

Penjelasan Tambahan: Komponen Saling Bergantung

CPU tidak bekerja sendirian. Motherboard menyediakan jalur komunikasi, RAM menyediakan data kerja yang sedang diperlukan, GPU membantu pekerjaan grafis, dan PSU menyediakan daya. Kinerja sistem dipengaruhi keseimbangan komponen, bukan hanya kecepatan CPU.

💡 Analogi sederhana: CPU adalah koki utama di dapur, ALU adalah kalkulator tangannya, CU adalah manajer dapur yang memberi komando, dan GPU adalah asisten khusus pembuat dekorasi kue yang rumit.

Tahap 4: Memori Kerja Internal

Memori Utama: RAM (Volatile) vs ROM (Non-Volatile)

RAM

Memori kerja sementara untuk aplikasi dan data yang sedang digunakan.

ROM / Firmware

Instruksi dasar untuk membantu proses awal saat komputer dinyalakan. ROM modern dapat berupa chip firmware pada papan induk.

Sistem pemrosesan membutuhkan tempat penampungan data sementara dan permanen pada aras hardware sebelum dan sesudah dieksekusi oleh CPU.

Perbandingan Sifat Memori Utama:
1. **RAM (Random Access Memory):** Berfungsi menampung data dan program yang *sedang berjalan*. Berada dalam sifat **Volatile** (seluruh data hilang seketika saat listrik mati). Semakin besar kapasitas RAM, semakin banyak aplikasi yang bisa dibuka bersamaan (*multitasking*) tanpa *lag*.
2. **ROM (Read Only Memory):** Berisi instruksi tingkat dasar pabrikan (seperti **BIOS/UEFI**). Berada dalam sifat **Non-Volatile** (data tetap tersimpan permanen meskipun listrik mati) untuk menyalakan komponen komputer pertama kali (*booting*).

Hal yang Perlu Diingat

RAM dan ROM memiliki fungsi berbeda. RAM digunakan aktif selama komputer berjalan dan bersifat volatile. ROM/firmware menyimpan instruksi dasar yang diperlukan saat proses awal. Mematikan komputer menghapus isi RAM, tetapi tidak menghapus file yang disimpan di SSD atau HDD.

💡 Analogi sederhana: RAM seperti meja kerja tempat kamu menaruh buku yang sedang dibaca (kalau meja dibereskan/listrik padam, meja kosong kembali). ROM seperti papan petunjuk di dinding kamar yang tidak bisa dihapus tulisan petunjuknya.

Tahap 5: Penyimpanan Permanen

Perangkat Penyimpanan Sekunder (Storage Devices)

SSD

Menyimpan data dalam chip flash, umumnya lebih cepat dan tahan guncangan karena tidak memiliki piringan bergerak.

HDD

Menyimpan data pada piringan magnetik yang berputar; sering dipilih untuk kapasitas besar dengan biaya per GB lebih rendah.

Karena RAM bersifat *volatile*, komputer membutuhkan **Secondary Storage** untuk menyimpan file, sistem operasi, dan program secara permanen (Non-Volatile).

Evolusi Teknologi Penyimpanan Sekunder:
1. **Hard Disk Drive (HDD):** Menggunakan piringan magnetik berputar (*platter*) mekanis. Harga murah per GB, namun kecepatan baca-tulis lambat dan rentan rusak jika terkena guncangan fisik.
2. **Solid State Drive (SSD) / NVMe:** Menggunakan sirkuit chip flash memori (*non-mechanical*). Kecepatan baca-tulis hingga 10-30 kali lebih cepat dari HDD, tahan guncangan, dan hemat daya.
Karena SSD membaca data sangat cepat, proses booting sistem operasi yang dulunya memakan waktu 2 menit pada HDD berkurang menjadi 10 detik pada SSD.

Memilih Media Penyimpanan

SSD cocok ketika prioritasnya kecepatan membuka aplikasi dan booting. HDD masih berguna untuk arsip besar yang membutuhkan kapasitas dengan biaya relatif hemat. Apa pun jenisnya, data penting sebaiknya memiliki salinan cadangan pada media atau lokasi lain.

💡 Analogi sederhana: HDD seperti mencari lagu di kaset pita manual yang diputar berputar-putar, sedangkan SSD seperti mengklik lagu secara instan di pemutar musik digital.

Tahap 6: Output & Penyajian Informasi

Perangkat Keluaran (Output Devices)

Monitor

Menyajikan hasil pengolahan dalam bentuk teks, gambar, antarmuka, dan video.

Speaker

Mengubah sinyal audio menjadi suara yang dapat didengar.

Output Device adalah perangkat keras yang menyajikan atau menampilkan hasil pemrosesan data biner dari CPU kembali menjadi bentuk informasi yang dapat dipahami manusia (visual, audio, atau cetakan fisik).

Monitor & Proyektor: Mengubah sinyal digital grafis menjadi tampilan visual softcopy berupa piksel warna.
Printer & Plotter: Mengubah data dokumen digital menjadi wujud hardcopy pada media fisik (kertas/banner).
Speaker & Headphone: Mengubah sinyal audio digital menjadi gelombang suara analog yang dapat didengar telinga.

Softcopy dan Hardcopy

Monitor menampilkan softcopy yang dapat diubah tanpa mencetak. Printer menghasilkan hardcopy pada kertas. Speaker menyampaikan informasi dalam bentuk suara. Touchscreen merupakan perangkat gabungan karena menampilkan keluaran sekaligus menerima sentuhan sebagai masukan.

Kasus Khusus Device Kombinasi (Input/Output):
Layar Sentuh (*Touchscreen*) dan Modem berfungsi ganda sebagai piranti Input (menerima sentuhan/sinyal) sekaligus Output (menampilkan gambar/mengirim sinyal).

Tahap 7: Sintesis Konsep

Matriks Sintesis Perangkat Keras Komputer

Ringkasan perbandingan peran, sifat data, dan dampak kegagalan komponen hardware dalam sistem komputer:

Kategori Hardware	Komponen Utama	Sifat Kerja Data	Gejala Jika Komponen Rusak/Lemah
Input Device	Keyboard, Mouse, Scanner	Fisik ke Digital (Biner)	Komputer tidak merespons perintah/pergerakan pengguna
Processing Device	CPU (ALU+CU), GPU, RAM	Eksekusi Logika & Volatile	Komputer lag, Blue Screen, atau tidak mau booting
Storage Device	SSD, HDD, Flashdisk	Permanen (Non-Volatile)	File hilang, OS tidak ditemukan (Operating System Not Found)
Output Device	Monitor, Printer, Speaker	Digital ke Informasi Fisik/Visual	Hasil olahan tidak dapat dilihat, didengar, atau dicetak

Galeri Komponen Perangkat Keras

Amati bentuk fisik setiap komponen berikut. Hubungkan nama komponen dengan fungsi dan kategori perangkat keras yang telah dipelajari.

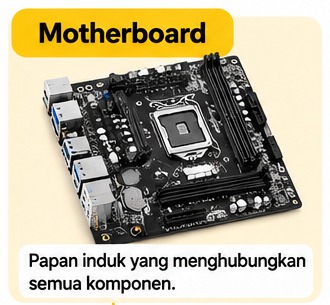

Motherboard (Papan Induk)

Menghubungkan komponen agar dapat berkomunikasi.

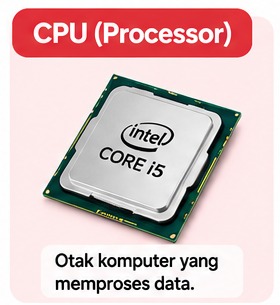

Prosesor (CPU)

Menjalankan instruksi dan mengolah data.

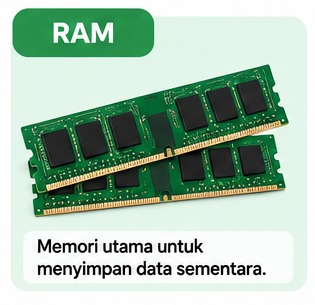

RAM

Menyimpan sementara data program yang sedang digunakan.

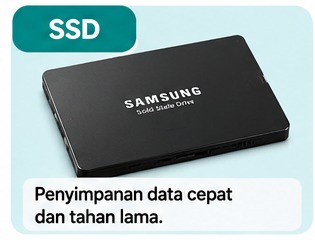

SSD

Menyimpan sistem operasi dan berkas secara permanen.

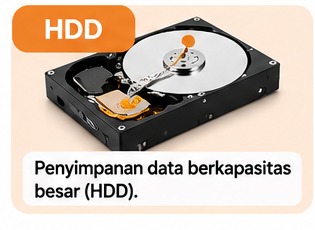

HDD

Media penyimpanan dengan piringan magnetik.

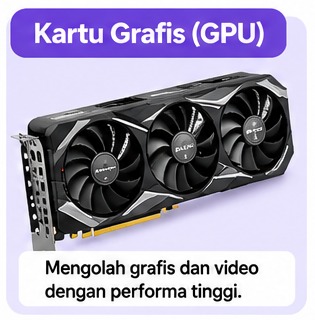

Kartu Grafis (GPU)

Memproses grafis dan membantu pekerjaan visual.

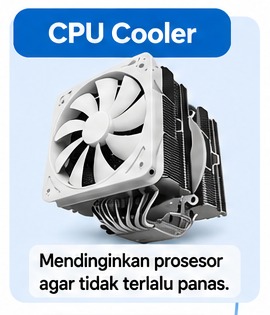

CPU Cooler

Membantu membuang panas dari prosesor.

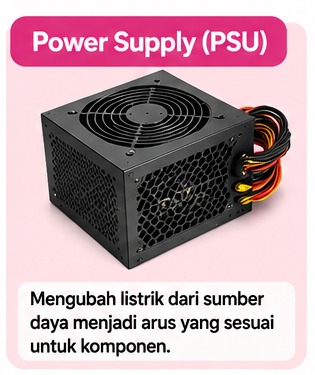

Power Supply (PSU)

Mengubah dan menyalurkan daya listrik ke komponen.

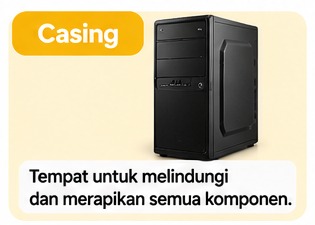

Casing

Melindungi dan menempatkan komponen komputer.

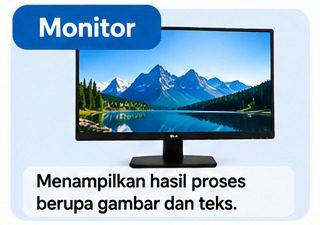

Monitor

Menampilkan informasi visual sebagai perangkat output.

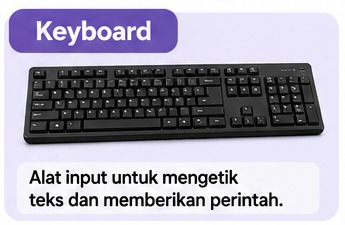

Keyboard

Memasukkan teks dan perintah sebagai perangkat input.

Mouse

Mengendalikan pointer dan memilih objek di layar.

Speaker

Mengeluarkan suara sebagai perangkat output.

Tahap Akhir: Petunjuk Evaluasi

Petunjuk Pengerjaan Kuis Evaluasi (HOTS)

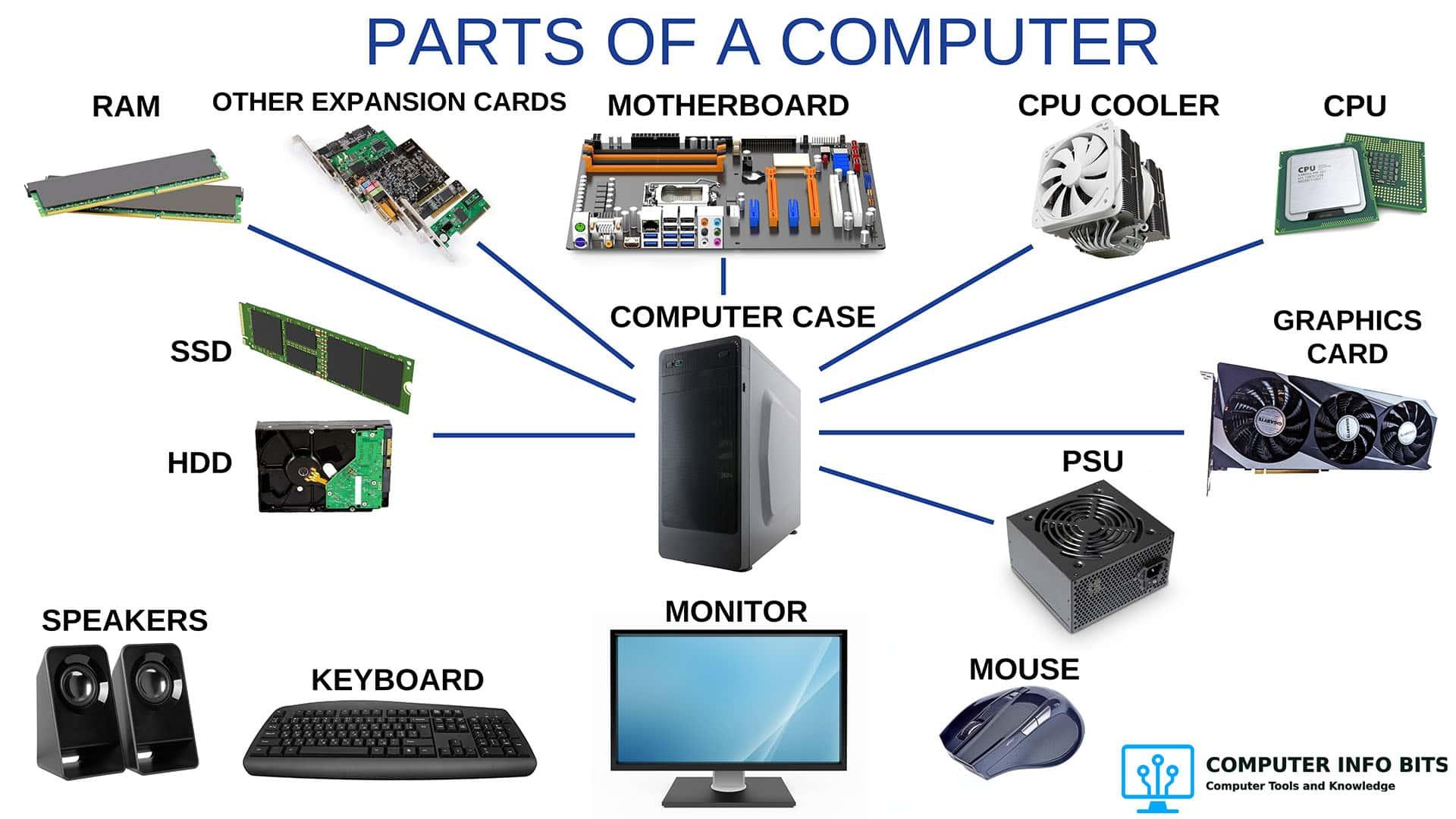

Diagram ringkasan komponen komputer — Ringkasan visual komponen yang telah dipelajari. Gunakan fungsi tiap komponen untuk menalar kasus pada kuis.

Anda telah mempelajari arsitektur dasar perangkat keras komputer, siklus IPO-S, peran CPU, perbandingan RAM-ROM, hingga media penyimpanan SSD dan HDD. Ujilah pemahaman kritis Anda melalui kuis interaktif ini.

Aturan & Langkah Pengerjaan:
1. Klik tombol "📝 Buka Kuis Realtime" di pojok kanan atas.
2. Isikan Nama Lengkap, Kelas, dan Asal Sekolah pada form yang tersedia.
3. Jawab 10 soal HOTS berbasis studi kasus perakitan dan troubleshooting komputer.
4. Anda tetap dapat membaca slide materi ini sambil membuka panel kuis.
5. Setelah selesai, klik tombol "Kirim & Lihat Analisis Hasil" untuk menyimpan nilai ke server database dan melihat Papan Nilai.
